電流互感器匝數和變比的計算方法

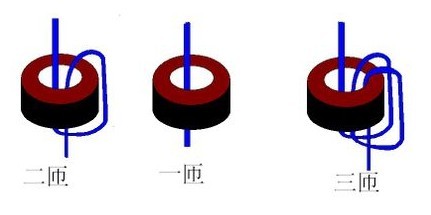

電流互感器匝數

  電流互感器穿心匝數與變比關系穿芯式互感器,它的一次電流和二次電流的比等于一次匝數和二次匝數比的反比;

  我們就說你這個互感器,穿芯1匝,變比為500/5;穿芯2匝,變比250/5;

  一次電流/二次電流=500/5=100/1=二次匝數/一次匝數(二次匝數為100匝);

  穿芯2匝,二次匝數/一次匝數=100/2=一次電流/二次電流,二次電流是5A,可以算出一次電流是250A;

  也就是說穿芯匝數改變了,你使用的變比就改變了,但互感器本身沒有變,它的二次匝數沒有變,還是100匝;

  另外一種算法是:

  一次電流×穿芯匝數=穿芯1匝時的一次電流(這里250A×2=500A)

  如果銘牌上最大只寫150/5,那么表示這個互感器一次側(穿過互感器的那根線)只能充許不超過150安的電流通過,如果超過可能燒壞互感器。但實際應用中可能一次側的電流不一定都剛好滿足150安這個電流條件,但是可以通過換算得到150安電流感應這個要求,比如75/5、50/5、30/5。150/5就是說一次側的電流是150安,二次輸出5安,變比就是150除以5等于30倍,75/5、50/5、30/5以此類推。75要穿2圈;50穿3圈;30要穿5圈。也就是說二次側要滿足輸出5安電流這個條件則必需一次側要有150安的電流感應,如果一次側只有75安,則穿二圈后75*2就滿足了一次側150安電流的感應了,其它的也是以此類推。
