影響電流互感器誤差的兩大因素

  影響電流互感器誤差的因素有哪些呢?最近有很多朋友向筆者問起這個問題,今天筆者從內部參數和運行兩大方面來談談這個問題,并給出解決的方法。

  一、內部參數是導致誤差的主要因素。

  1、 二次線圈內阻R2和漏抗X2會對誤差產生較大影響,如果R2增大,比差和角差也都會增大,X2增大的時候比差雖然增大,但是角差會減小。想要減少誤差值,則需要減小R2和X2值。

  二次線圈內阻R2和漏抗X2與二次負載Rfh和Xfh的數值相比比較小,因此通過對R2和X2的值對誤差影響不是很大,但是對小容量的互感器影響比較明顯。

  2、將勵磁電流減小,可以有效改善比差和角差。如果在沒有補償?shù)幕ジ衅髯饔孟拢F芯的磁通密度比較小,如果將磁通的密度減少,會導致導磁系數減小,即便勵磁電流減小額量不是很多,但是對磁通密度的影響就越大。

影響電流互感器誤差的兩大因素

  3、線圈匝數對誤差造成的影響。線圈的匝數則安匝也需要增加,增加匝數能夠減小磁通密度,從而可以改善誤差。線圈匝數在增加的同時,也會導致銅用量增加,導致動穩定倍數的減少,而飽和倍數增加。

  4、減少鐵芯損耗并提高導磁率。當鐵芯磁通密度沒有發生變化的前提下,鐵芯勵磁安匝和損耗安匝的減少會改善比差和角差,通過使用優質磁性材料,并選用合適的退火工藝可以有效的提高導磁率,并且減少損耗。

  二、運行過程中引起的誤差

  互感器定型后,內部參數已經確定,誤差大小會受到二次電流、二次負載、功率因數以及頻率的影響。這些因素也都是外部因素的表現。

  1、電流頻率變動造成的誤差原因復雜,如果頻率變化過大,則需要考慮頻率造成的誤差影響,頻率變動不僅會影響到鐵芯的損耗、磁通的密度,而且也會影響二次側負載電抗值的大小。

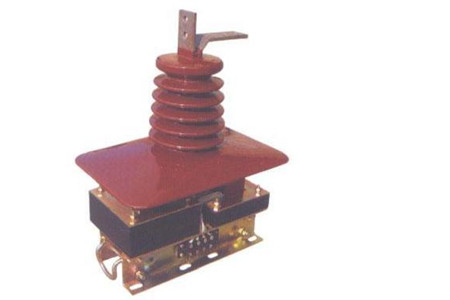

電流互感器

  2、 一次電流減小的時候,磁通密度也會受到比例的影響而減少,當處于低磁通密度狀態的時候,勵磁安匝減少的讀數比磁通密度減少慢,導致比差和角差的絕對值會變大。

  3、二次負載的功率因數一旦增大角差隨著也會增加,但是比差將減少。就飽和倍數而言,一般要求功率因數為0.8時的飽和倍數,如果功率因數增大或者減小,都會引起飽和倍數增大。

  影響電流互感器誤差的因素主要表現在兩方面,了解誤差后,如何減少減小誤差呢?我們發現勵磁電流是導致誤差變大的主要因素,因此可以通過減小勵磁電流來減少誤差,比如增大鐵心的截面積,縮短磁路的長度,選用高導磁率的材料做鐵芯,限制二次負載,適當?shù)陌炎儽仍龃蟮鹊取?/p>
